首页 > 产品 > 数显电压表

数显电压表

单价	面议
询价	暂无
发货	广东中山市付款后3天内
库存	1000台起订1台
品牌	三友
过期	长期有效
更新	2019-05-06 15:24

详细信息

DP3A三位半数显电压表、电流表

1.特点

·0.8寸红色大数码管显示，清晰直观

·采样速度2.5次/秒
·外型尺寸48H×96mm，显示范围±1999

2.型号说明

输入信号 AA:交流电流；AV:交流电压；DA:直流电流；DV:直流电压；

电流输出：缺省无，I:4-20mA输出

电源：缺省220VAC,E:12-30VAC/DC

缺省尺寸：48H×96×100了5：48H×96W×80L

3位半数字表

*选型示例：测量交流电流表，量程200A配200：5A互感器，选型为DP3-AA200.

3.规格特征

[1]交流数字电压表

型号	量程	分辨力	电压互感器变比PT	精度	最大允许输入
DP3A-AV2	2V	1mV	直接输入	±0.5%F.S±2Digit	10V
DP3A-AV20	20V	10mV	直接输入	±0.5%F.S±2Digit	50V
DP3A-AV200	200V	100mV	直接输入	±0.5%F.S±2Digit	500V
DP3A-AV600	600V	1mV	直接输入	±1%F.S±2Digit	1000V
DP3A-AV10K	10KV	10V	10KV:100V	±0.5%F.S±2Digit	100V

[2]直流数字电压表

型号	量程	分辨力	精度	最大允许输入
DP3A-DV0.2	200mV	100uV	±0.5%F.S±2Digit	10V
DP3A-DV2	2V	1mV	±0.5%F.S±2Digit	50V
DP3A-DV20	20V	10mV	±0.5%F.S±2Digit	500V
DP3A-DV200	200V	100mV	±0.5%F.S±2Digit	750V

[3]交流数字电流表

型号	量程	分辨力	电流互感CT	精度	最大允许输入
DP3A-AA0.2	200mA	10uA	直接输入	±0.5%F.S±2Digit	500mA
DP3A-AA2	2A	1mA	直接输入	±0.5%F.S±2Digit	5A
DP3A-AA20	20A	10mA	20A:5A	±0.5%F.S±2Digit	1.2F.S
DP3A-AA200	200A	100mA	200A:5A	±0.5%F.S±2Digit	1.2F.S
DP3A-AA2000	2000A	1A	2000A:5A	±0.5%F.S±2Digit	1.2F.S

[4]交流数字电流表

型号	量程	分辨力	分流器变比DT	精度	最大允许输入
DP3A-DA0.0002	200uA	100nA	直接输入	±0.5%F.S±2Digit	10mA
DP3A-DA0.002	2mA	1uA	直接输入	±0.5%F.S±2Digit	100mA
DP3A-DA0.02	20mA	10uA	直接输入	±0.5%F.S±2Digit	500mA
DP3A-DA0.2	200mA	100uA	直接输入	±0.5%F.S±2Digit	1A
DP3A-DA2	2A	1mA	直接输入	±0.5%F.S±2Digit	5A
DP3A-DA20	20A	10mA	20A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3A-DA200	200A	100mA	200A:75mV	±0.5%F.S±2Digit	1.5F.S
DP3A-DA2000	2000A	1A	2000A:75mV	±0.5%F.S±2Digit	1.5F.S

4.说明

1.测量精度测试环境条件为：温度20±2℃ 相对湿度35-85％.
2.任意量程的交直流电压、电流表均可按用户要求供货.
3.配电流互感器其二次额定电流为5A，交流电压互感其其二次额定电压为100V,直流电流分流器其二次额定电压为75mV.
4.根据用户要求仪表与电流互感器、分流器可以配套。

5.技术参数

最大显示	1999（AD 显示有效值）
频率范围	40-200Hz(仅对交流)
溢出显示	“-1”or“1”
极性显示	只显示“-”仅对直流
显示	红色数码管（14.2mmH）
电源	AC 110/220V ±10% 50/60HZ,功耗 ≤5VA
耐压	AC 1500V 1min
绝缘电阻	DC 500V ≥100MΩ
重量	约500g

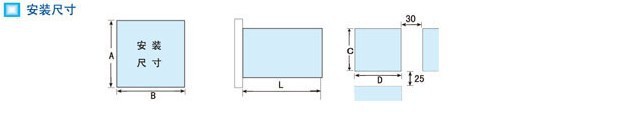

6.安装尺寸

型号	A	B	L	C	D
DP3	48	96	100	45+0.5	91+0.5
DP3A	48	96	80	45+0.5	91+0.5

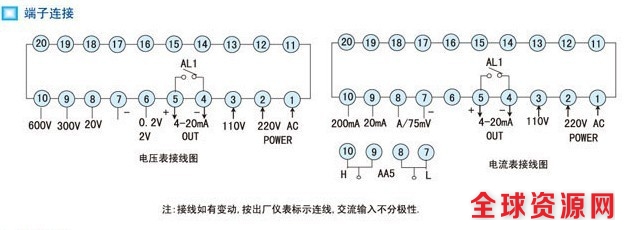

7.端子安装

注：接线如有变动，以出厂仪表接线为准确.

8.注意事项

1.使用前，仪表需通电预热15分钟.
2.适宜使用环境温度0～40℃，相对温度35～85％.
3.本仪表校准时间间隔为一年.
4.尽量避免在尘埃较多及有腐蚀性气体的地方使用.
5.避免在强感应干扰及其它对仪表产生不良影响的地方使用.
